WinCC與S7-1200和200Smart PLC之間 ModbusTCP/IP無線以太網通信方案

特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

工業自動化系統中，車間內通常部署多臺PLC設備并需通過監控平臺實現集中管控。考慮到工業現場設備間距普遍在數十至數百米范圍，傳統有線以太網雖能保障傳輸速率，但其施工需面臨電纜溝開挖或復雜布線工程，既增加線材采購、人力投入及工期成本，又影響生產環境整潔度。
本方案介紹的無線以太網技術，在維持同等傳輸性能的前提下，可打破物理線纜部署桎梏，其覆蓋半徑靈活適配5米至1000米的應用場景。經綜合測算，相較于有線方案在施工周期、線材損耗及人工費用等方面的顯性支出，無線組網方式可降低約40%的部署成本，同時縮短60%以上的實施周期，真正實現經濟性與便捷性的雙重提升。

一、方案概述

本方案以WinCC與西門子S7-1200和S7-200Smart PLC為例，在ModbusTCP/IP協議下實現無線以太網通信實現過程。在本方案中采用了西門子PLC無線通訊終端——DTD418MB，作為實現無線通訊的硬件設備，用戶無需更改程序。

無線網絡圖 ▼

PLC無線通信，無線以太網，PLC網口無線，1200plc通信，200smart無線，Modbus通訊，wincc無線連接plc，無線網關

二、測試設備與參數

西門子PLC型號：S7-1200 × 1臺
西門子PLC型號：S7-200Smart × 1臺
上位機：WinCC7.4 × 1臺
達泰歐美系PLC無線通訊終端——DTD418MB × 3塊
主從關系：1主2從
通訊接口：RJ45接口
供電：12-24VDC
通訊協議：ModbusTCP/IP協議
傳輸距離：100米，1KM

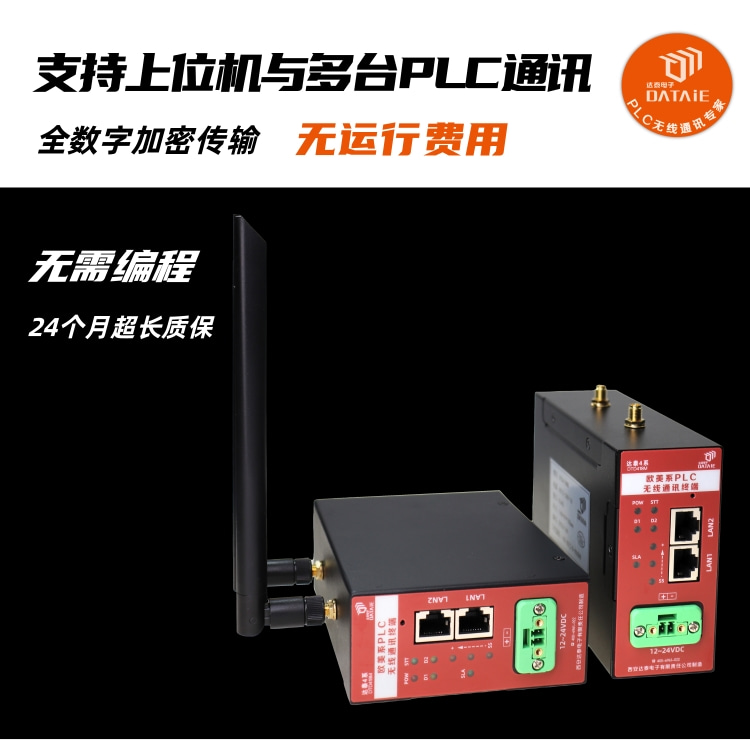

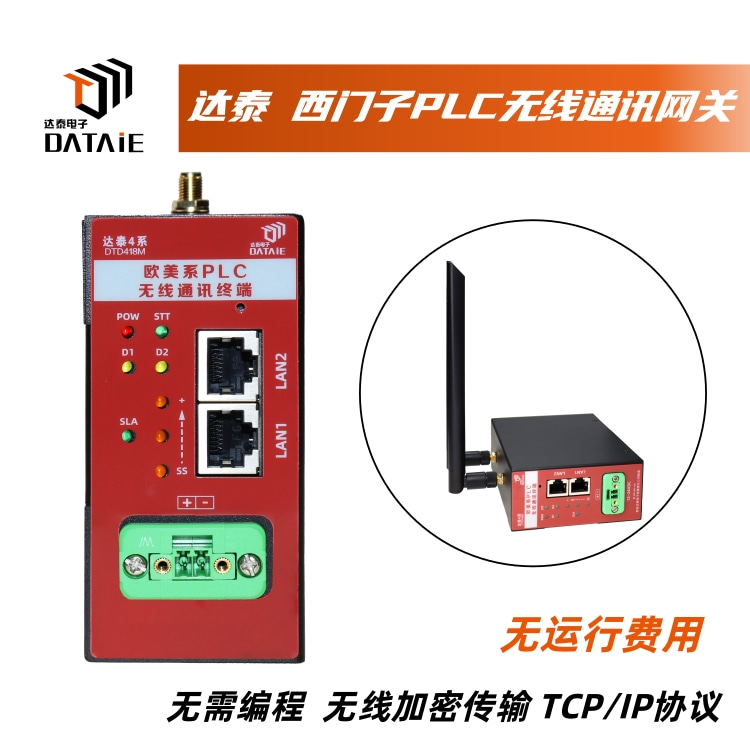

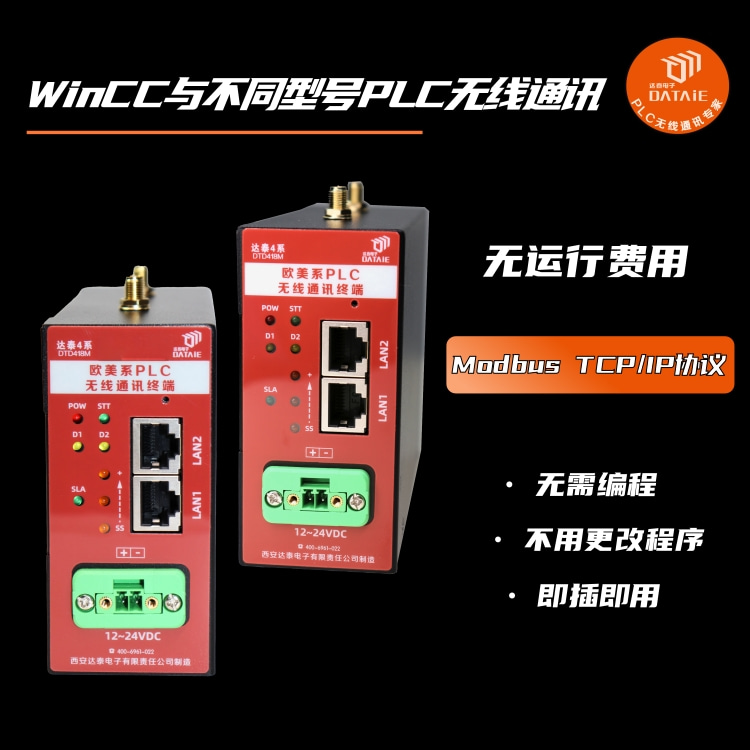

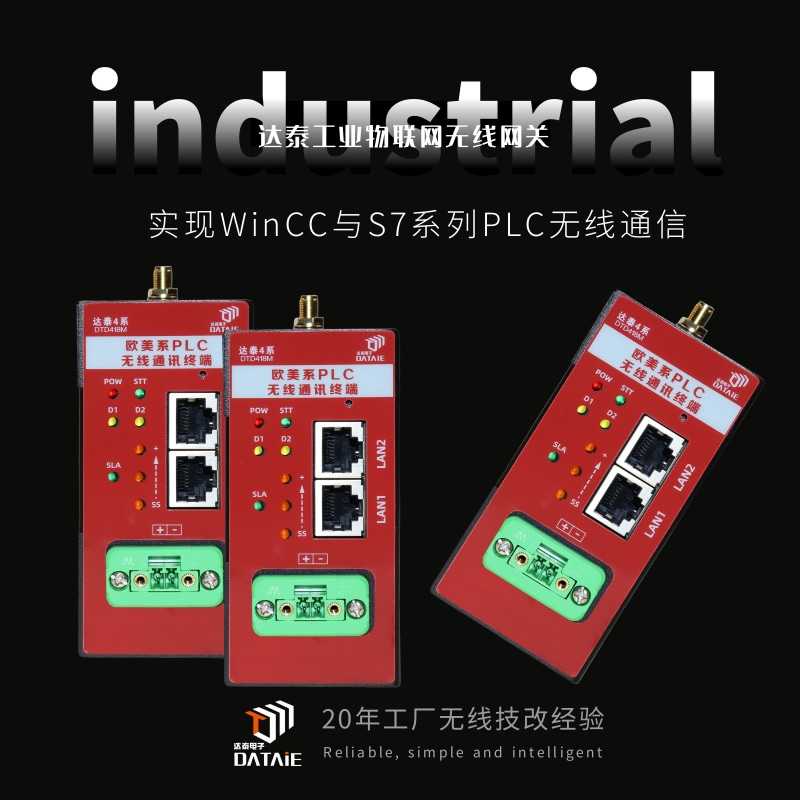

三、達泰歐美系PLC無線通訊終端--DTD418M

達泰DTD418MB采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容西門子S7協議、Profinet協議、Modbus TCP/IP等通訊協議，并采用 OFDM 調制及 MIMO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD418MB 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

PLC無線通信，無線以太網，PLC網口無線，1200plc通信，200smart無線，Modbus通訊，wincc無plc，無線網關

■ 主 要 特 征:

◆ 可以直接代替有線以太網線，實現無線組網；

◆ 支持西門子S7協議、PROFINET協議、MODBUS TCP/IP協議等；

◆ 全數字無線加密傳輸方式，不插卡無運行費用；

◆ 無需更改程序，即插即用，自適應接口協議；

◆ 二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

四、接線方式

1、上位機與DTD418MB接線：
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入上位機的RJ45接口。

2、PLC與DTD418MB接線：
用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-1200的RJ45接口。

用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。

五、WinCC參數設置及測試界面

1.打開變量管理

2.添加新的驅動程序

3.添加2個不同地址的PLC

其中的“192.168.2.11"是cpu的ip地址。如果有多臺PLC的IP地址不同即可，需要在同一個局域網內。

4.添加相應的變量名稱和地址

5.畫面設計

6.畫面控件與變量的關聯

PLC無線通信，無線以太網，PLC網口無線，1200plc通信，200smart無線，Modbus通訊，wincc無線連接plc，無線網關

六、PLC參數設置

1.編寫一個啟停程序

其中Q0.2和Q0.3是起保停

2.PLC的IP地址設置

3.將程序下載到PLC

七、測試方法

1、用WICC的Q0和Q1按鈕控制PLC對應的Q點，同時在WINCC上監測Q點輸出；
2、給PLC的I點輸入信號，看WINCC是否有監測到相應點的信號；
3、通過給PLC相應寄存器寫入數值，看WINCC是否有對應的數值；

八、行業應用

達泰歐美系PLC無線通訊終端-DTD418MB在數百家工業企業中穩定運行過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積應用案例多樣。以下列舉部分典型應用案例：

◆ 物料運送線PLC無線應用，100m
◆ 盾構機西門子PLC之間PROFINET協議
◆ 生產線AGV與主控PLC之間，200m
◆ 焦化四大車無線聯鎖及視頻監控傳輸，500m
◆ 5臺天車與地面PLC之間，300m
◆ 快遞分揀系統皮帶與就地plc控制，200m
◆ 機器人之間無線組網通訊，500m
◆ 6臺西門子PLC之間PN通訊，300m
◆ 智能立體車庫觸摸屏與PLC無線通訊，50m
◆ 西門子1500和霍尼韋爾DCS無線通訊，200m
◆ RGV小車自組網無線通訊，150m
◆ 倍福PLC與MCGS觸摸屏無線通訊，300m
◆ 堆取料機與就地plc無線組網及監控數據無線傳輸，500m
