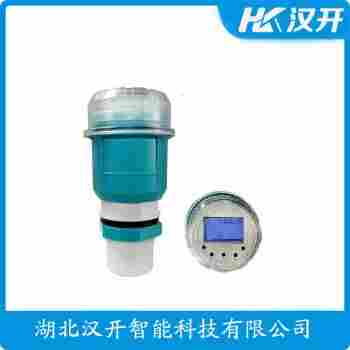

超聲波物位儀表DLM553-IAOJAAMA 接線說明
2025/12/10 21:04:25
超聲波物位儀表DLM553-IAOJAAMA 接線說明
一體化超聲波物位計是物理儀器,由換能器()發出超聲波脈沖遇到被測介質表面被反射回來,部分反射回波被同一換能器接收,轉換成電信號。

脈沖簡介
超聲波脈沖以聲波速度傳播,從發射到接收到超聲波回波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸之間T之間的關系可以用公式表示:S=C×T/2。
由于發射的超聲波脈沖有一定的寬度,使得距離換能器較近的小段區域內的反射波與發射波重疊,無法識別,不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
超聲波物位儀表DLM553-IAOJAAMA 接線說明

基本原理
超聲波物位計是根據超聲波測距技術開發研制而成。
物位計接線盒內微控制器產生一定頻率的超聲波,經過驅動放大,由超聲波垂直象物體表面發出,當超聲波接觸物面后,反射回超聲波,此反射波形經過電路放大處理后,產生一個信號給微控制器。在一定溫度下,超聲波的波速為一定值,于是微控制器只需計算波的往復時間,并根據公式S=C*T/2,便可得出物位高度。
超聲波物位儀表DLM553-IAOJAAMA 接線說明

特點介紹
超聲波物位計可以應用于各種復雜工況。
“回波學”功能使得儀表多個回波工況下,可正確地確認真實回波,并獲得準確的測量結果。
換能器內置溫度傳感器,可實現測量值的實時溫度補償。
超聲波換能器采用聲學匹配之技術,使其發射功率能更有效地輻射出去,提高信號強度,從而實現準確測量。
超聲波物位儀表DLM553-IAOJAAMA是一款*的測量設備,專為工業領域中的液位檢測而設計。以下是對該產品的詳細接線說明及介紹。
一、產品概述
DLM553-IAOJAAMA超聲波物位儀表采用非接觸式測量原理,能夠地測量液體、固體介質的表面高度。該儀表具有高穩定性、抗干擾能力強、安裝簡便等特點,廣泛應用于化工、石油、食品、制藥等行業。
二、接線說明
1. 電源接線
- 將儀表的電源線(紅色)連接至電源的正。
- 將儀表的電源線(黑色)連接至電源的負。
- 確保電源電壓符合儀表要求的規格。
2. 輸出接線
- 將儀表的輸出線(紅色)連接至控制系統的輸入正。
- 將儀表的輸出線(黑色)連接至控制系統的輸入負。
- 確保輸出信號與控制系統兼容。
3. 信號線接線
- 將儀表的信號線(藍色)連接至控制系統的信號輸入端。
- 將儀表的信號線(黃色)連接至控制系統的信號地線。
- 確保信號線連接牢固,避免接觸不良。
4. 模擬量輸出接線
- 將儀表的模擬量輸出線(綠色)連接至控制系統的模擬量輸入端。
- 將儀表的模擬量輸出線(白色)連接至控制系統的模擬量地線。
- 確保模擬量輸出信號與控制系統兼容。
5. 報警接線
- 將儀表的報警輸出線(橙色)連接至控制系統的報警輸入端。
- 將儀表的報警輸出線(棕色)連接至控制系統的報警地線。
- 確保報警信號與控制系統兼容。
三、注意事項
1. 在接線過程中,請確保儀表電源已關閉,以免發生觸電事故。
2. 接線時,注意區分電源線、信號線、輸出線等,避免混淆。
3. 確保所有接線連接牢固,防止因松動導致儀表故障。
4. 在調試過程中,請按照儀表說明書進行操作,確保儀表正常工作。
DLM553-IAOJAAMA超聲波物位儀表憑借其的測量性能和簡便的接線方式,為用戶提供了一種高效、可靠的液位檢測解決方案。無論是在生產過程中的實時監控,還是在儲存、運輸環節中的液位控制,該儀表都能滿足您的需求。
